RSK水平儀的讀數原理

RSK水平儀的讀數原理

RSK水平儀是用于檢查各種機床不直度、工件相對位置的平行度以及設備安裝的水平位置和垂直位置的儀器。 RSK水平儀是機床制造、安裝和修理中最基本的一種檢驗工具。RSK水平儀分為條式水平儀和框式水平儀，常用尺寸有150mm、200mm、300mm，精度有0.02mm/m(0.02mm/4s)、0.05mm/m(0.05mm/10s)、0.1mm/m(0.1mm/20s)三種。水平儀精度0.02mm/m(0.02mm/4s)氣泡靈敏度表示如圖：將RSK水平儀放置在1米長的平板上，右端墊0.02mm的高度，平板傾斜的角α=4s，此時氣泡的運動距離正好為一格刻度。

計算如下：L=1000mm H=0.02mm，可以求出平板的傾斜角α，即為水平儀傾斜角。tgα= H/L=0.02/1000=0.00002  查三角函

數表可知tg4=0.00002 所以α=4s，

從上式可知0.02mm/m精度的水平儀的氣泡每運動一格，其傾斜角度α=4s，如圖200mm水平儀離左端200mm處（相當于水平儀的1個邊長），計算水平尺下面的高度H1為：tgα= H/L=0.00002  H1=tgαxL1=0.00002×200=0.004(mm)

由上式可知，RSK水平儀氣泡的實際變化值與測量平面長度有關。假如水平儀放在500mm長的機床上測量機床導軌，那么水平儀的氣泡每運動1格，就說明平板兩端高度差是0.01mm。另外，水平儀的實際變化值還與讀數精度有關。所以，使用RSK水平儀時，一定要注意測量面積的大小、讀數精度以及單獨使用時氣泡運動一格所表示的真實數值。由此得知，水平儀氣泡運動一格后的數值。水平儀的讀數，應按照它的起點任意一格為0。氣泡運動一格計數為1，再運動一格計數為2，以此進行累計。

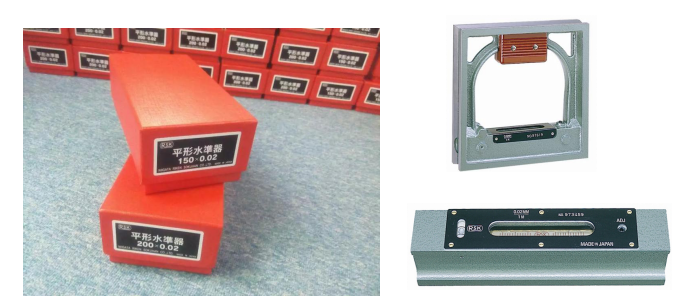

   RSK水平儀條式常用規格有542-1502、542-2502、542-2002；框式常用規格有541-2002、541-1502、541-2502。
