春亨工具揭秘:一搶而空的“網紅噴絲板”為何那么火?

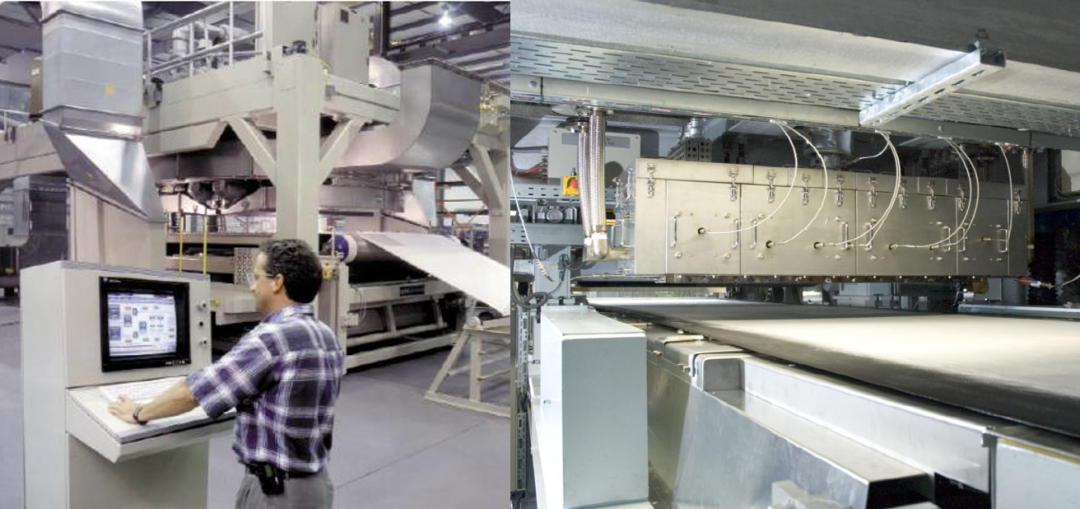

近期,機加工行業的朋友圈都被熔噴模頭刷屏了,“熔噴模頭”著實當了一回網紅,受疫情影響,熔噴模頭需求井噴式爆增。
熔噴模頭的精度要求很高,加工難度很大。全球能生產高端熔噴模頭的企業也屈指可數。主要供應商集中在日本和德國:如日本卡森,日本噴絲板、德國恩卡等,加工時間需要幾個月,短時間內產量無法大幅度提高。
因為熔噴布的大量緊迫需求,而這些訂單最緊急的需在一個月內交付,國內很多工廠紛紛進行這方面的加工難題攻關,也對熔噴模頭的設計及工藝進行了簡化。
對于熔噴模頭的制造來說,加工噴絲微孔便是關鍵難點。
目前,熔噴布的噴絲板大部分采用的是矩形噴絲板,材料一般是SUS316L,SUS304,SUS630,SUS431等不銹鋼,導孔及微孔的截面形狀如下圖所示。
以往,為了保證噴絲微孔與導孔的同心度,一般都是從一面加工,從大孔到微孔。由于懸深很大,難度系數極高。由于快速生產的迫切需要,現在大部分工藝已改為從背面加工微孔,但這樣就會產生同心度、毛刺等問題。
噴絲微孔一般采用加工中心鉆孔加工的方法,但由于孔太小,刀具壽命不穩定。一旦發生預測的提前斷刀,在鉆頭無法取出的情況下,甚至會引起整塊噴絲板的報廢。加工一個Φ0.2mm的噴絲微孔,加工時間在30秒左右,好的鉆頭能打300個孔以上。
有的工廠使用數控電火花成形機加工噴絲微孔,可以解決鉆孔加工斷鉆頭及底部鉆孔毛刺的問題,但電極的制作難度也不小,而且紫銅電極的制作容易產生毛刺、發生變形。
也有的工廠使用激光加工噴絲微孔。激光打孔技術是利用高功率密度激光束照射被加工材料,使材料很快被加熱至汽化溫度,蒸發形成孔洞。其最大的優點是加工效率很高,加工一個孔只需要幾秒鐘,但與之對應的加工設備很昂貴,一臺激光打孔器就要上百萬。
還有些工廠選擇微鉆加工,微鉆加工的特點是不需要專門添置特種加工設備,可以直接在數控加工中心上即可完成,但這種加工方式需要機床具有極高的精度和極高的轉速,而普通的加工中心轉速和精度根本無法達到這個要求,不但孔表面粗糙度差并且極經常容易斷刀!
所以,很多人會選擇在加工中心上添加一個高精度、高轉速的高速主軸,也就是增速刀柄。但是,截止至今,刀柄式的增速主軸在國內已經賣斷貨了,很多模具廠家只能在現有的主軸上進行創新,把普通的主軸改成稱錐柄式的主軸,安裝在加工中心使用。

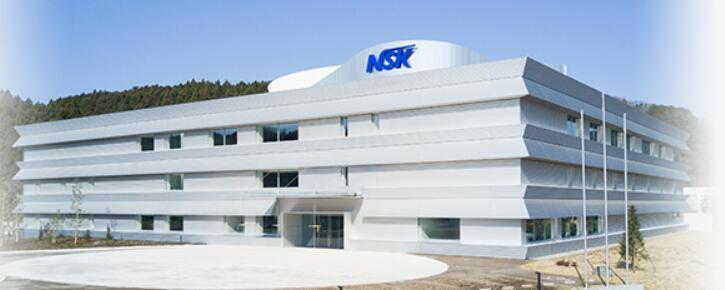

日本NAKANISHI成立于1930年,是世界知名的電主軸生產商,1997獲得ISO9001認證,建立了世界一流的工廠管理體系,在德國、法國、巴西、西班牙等國都建立了分公司。截至2019年12月,營業額達到35,418,000,000日元。
日本NAKANISHI高速主軸精度更高,跳動精度小于0.001mm,并且精度與機床無關,這樣可以避免斷刀,同時工作時機床主軸不需要工作,延長了主軸的使用壽命。
春亨工具推薦了兩種解決方案可供客戶選擇

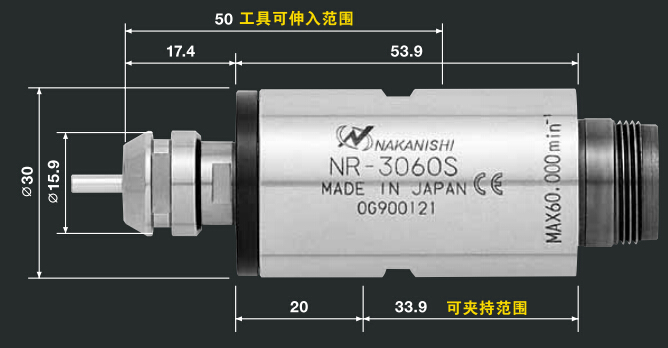

1、經典款數控鉆床噴絲板鉆孔主軸NR-3060S
NR-3060S是日本NAKANISHI針對數控鉆床推出的高速主軸,具有良好的散熱性能,使用壽命長,性價比高。該款主軸精度在1um內,外殼用不銹鋼材質﹝sus416﹞將主軸與馬達合二為一,最高轉速可達60000轉/min,可直接安裝于CNC機床上。

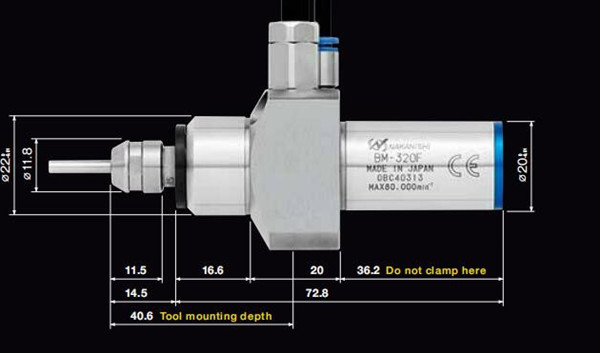

2、噴絲板微小鉆孔加工主軸必備神器 BM-320F
BM-320F高速主軸是日本NAKANISHI高速主軸Ispeed3系列主打產品,研發用于鉆孔,銑削,研磨,雕刻于一體的超高速精密主軸,主軸全長87.3mm,80000轉速每分鐘,采用超小型精密控制器單元,適用于數控鉆床設備多用途高速精密加工,使用小直徑刀具可實現長刀具壽命和高精度加工。
最近,因為噴絲板的火爆導致這兩款產品也供應不求,欲訂購請火速下單,以免后期爆單導致您商機錯失哦。
搶購熱線:0755-29695106
