螺紋環規和螺紋塞規的使用方法圖解
螺紋塞規、螺紋環規使用的操作方法圖解,通過螺紋塞規、螺紋環規的規范使用可以保證測量結果的準確性。螺紋塞規使用者應根據操作規范要求,確保操作過程正確,并負責儀器的維護和保養。

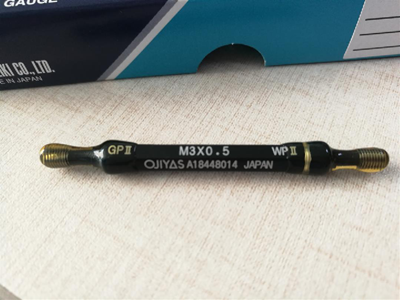

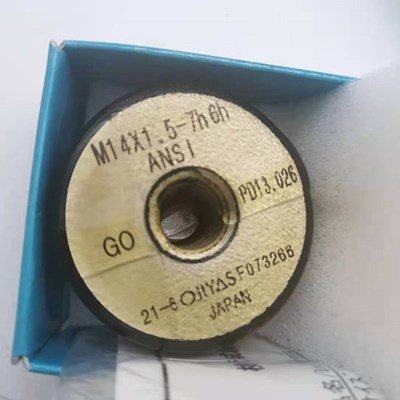

螺紋規又稱螺紋通止規、螺紋量規,通常用來檢驗判定螺紋的尺寸是否合格。 螺紋規根據所檢驗內外螺紋分為螺紋塞規和螺紋環規,目前我們所使用的只有螺紋塞規。
螺紋環規和螺紋塞規的使用方法
1、選擇螺紋規時,應選擇與被測螺紋相匹配的規格。
2、使用前,先清理干凈螺紋規和被測螺紋表面的油污、雜質等。

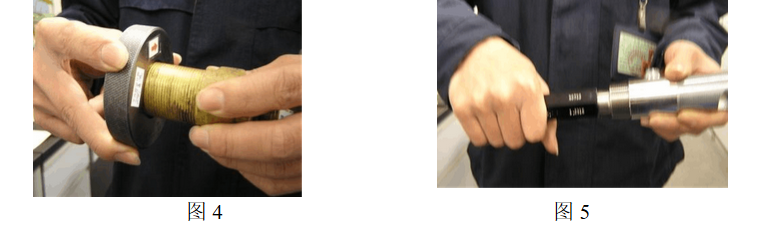

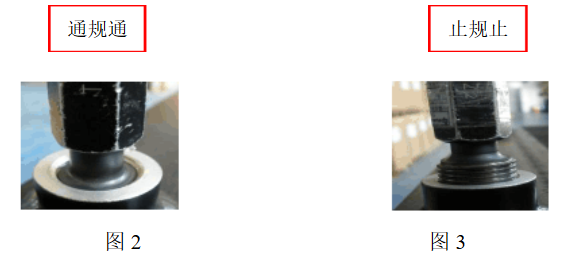

3、使用時,使螺紋規的通端(止端)與被測螺紋對正后,用大拇指與食指轉動螺紋規或被 測零件,使其在自由狀態下旋轉。通常情況下 (無被測零件的螺紋的圖示說明時) ,螺紋 規(通端)的通規可以在被測螺紋的任意位置轉動 ,通過全部螺紋長度則判定為合格,否 則為不合格品 ;在螺紋規(止端)的止規與被測螺紋對正后,旋入螺紋長度在 2 個螺距之 內止住為合格, 不可強行用力通過, 否則判為不合格品。 (有被測零件的圖示說明時,應按照?qǐng)D示說明做判定。
)
4、檢驗工件時旋轉螺紋規不能用力擰,用三只手指自然順暢地旋轉,止住即可,螺紋規退 出工件最后一圈時也要自然退出, 不能用力拔出螺紋規 ,否則會影響產品檢驗結果的誤差 , 螺紋規的損壞。
5、使用完畢后,及時清理干凈螺紋規的通端(止端)的表面附著物,并存放在工具柜的量 具盒內。
螺紋環規和螺紋塞規的使用注意事項
1、被測件螺紋公差等級及偏差代號必須與塞規標識公差等級、偏差代號相同,才可使用。
2、只有當通規和止規聯合使用,并分別檢驗合格,才表示被測螺紋合格。
3、應避免與堅硬物品相互碰撞,輕拿輕放,以防止磕碰而損壞測量表面。
4、嚴禁將螺紋規作為切削工具強制旋入螺紋,避免造成早期磨損。
5、螺紋規使用完畢后,應及時清理干凈測量部位附著物,存放在規定的量具盒內。
螺紋環規和螺紋塞規的使用維護和保養
1、每月定期涂抹防銹油,以保證表面無銹蝕、無雜質(我們的螺紋規使用頻繁且所 處環境干凈無需上油保護)。
2、所有的螺紋規必須經計量校驗機構校驗合格后并在校驗有效期內,方可使用。
3、損壞或報廢的螺紋規應及時反饋處理,不得繼續使用。
4、經校對的螺紋規計量超差或者達到計量器具周檢期的螺紋規,由計量管理人員收回并做相應的處理。
