如何確保日本NSK高速主軸旋轉下的跳轉精度達到1μm?

    日本NSK高速主軸，以高精度、高轉速、體積小三大產品核心已被廣大用戶所認可。資料顯示，日本NSK高速主軸在高速旋轉下，跳動精度能達到1μm，很多客戶對此存在疑問，而這個數值是怎么來的，有什么方法去核實呢?作為日本NSK高速主軸重要的國內代理商——深圳市春亨工具儀器有限公司有義務和責任為加大解答：日本NSK高速主軸跳轉精度1μ的檢驗方法及注意事項，大家互相參加學習：

    檢測NSK高速主軸的跳轉精度需先準備輔助工具：V型座*1、磁性表座*1、杠桿千分表*1、鐵塊*1。

    1、先裝好需被測的NSK高速主軸，使其在啟動可工作旋轉狀態；

    2、在NSK高速主軸的夾頭內，裝入校準圓柱棒，圓柱度要求為≤1μm，后鎖緊固定。

    3、磁性表座放置于鐵塊上，磁力打開，吸附在上面。這樣可防止杠桿千分表中檢測過程中可能產生的晃動誤差。

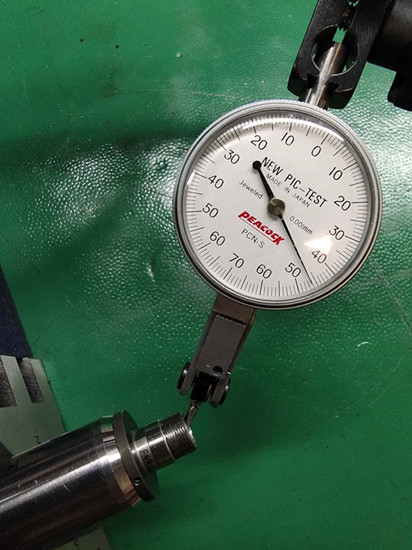

    4、杠桿千分表裝于磁性表座上，后把量表測頭放置在主軸已裝好的校準圓柱棒表面上。選用的磁性表座要有微調裝置，這樣能快速調整測量位置。

    5、使NSK高速主軸旋轉起來，轉速控制在1000轉，順時針旋轉或者逆時針旋轉皆可。觀察量表表盤上的指針活動，在正常情況下，指針基本上是維持不動的，在1μm范圍內。

    如以上看到的檢測結果：量表指針指示變化大，這就說明各個部件有不合格的情況出現，就需一個個排插：

    1、先檢查檢測用的杠桿千分表是否完好，測頭活動是否正常，測量精度是否準確。

    2、檢測校準用的圓柱棒精度是否達標，是否符合圓柱度在≤1μm內，外觀是否完好。

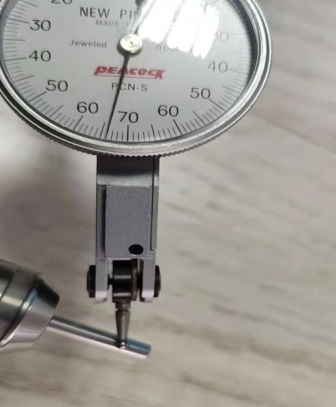

    3、檢查NSK高速主軸的螺帽和夾頭，是否損壞或者磨損導致精度下降。這一步可把主軸上的螺帽和夾頭拆卸下來，把杠桿千分表的測頭放置在可旋轉的內壁上如圖，旋轉起來，查看量表指針活動情況，如安裝完整檢測與此時檢測數據不統一即說明螺帽或者夾頭有不符合要求的，需更換。

    如最終都無法自查到問題所在，可寄回給日本NSK高速主軸代理商“春亨工具”進行內部深入檢查，確定問題所在。
