什么是萬向磁性座?購買萬向磁性座需要注意哪些問題?
什么是萬向磁性座?購買萬向磁性座需要注意哪些問題?

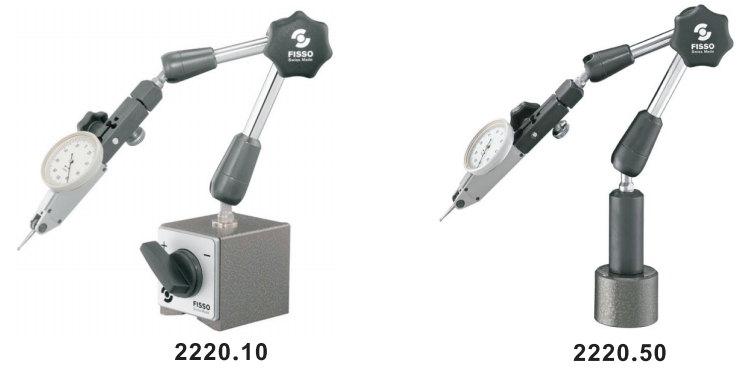

萬向磁性座又叫磁性表座或萬向表座,主要配合百分表、千分表、杠桿表等量具使用,用以檢測形狀、位置、尺寸精度偏差,是必不可少的檢測工具之一,廣泛適用于各類機床,同時還應用于各種科研機構及高等院校的科學研究中。
萬向磁性座的工作原理
通過轉動手柄,來轉動里面的磁鐵。當磁鐵的兩極(N或S)呈上下方向時,也就是磁鐵的N或S極正對軟磁材料底座時,就被磁化了,這個方向上具有強磁,所以能夠用于吸住鋼鐵表面。
而當磁鐵的兩極處于水平方向時,及NS的正中間正對軟磁材料底座時(長條形磁鐵的正中間只有極小的磁性,可以不記)不會被磁化,所以此時底座上幾乎沒有磁力,就可以很容易地從鋼鐵表面取下來了。

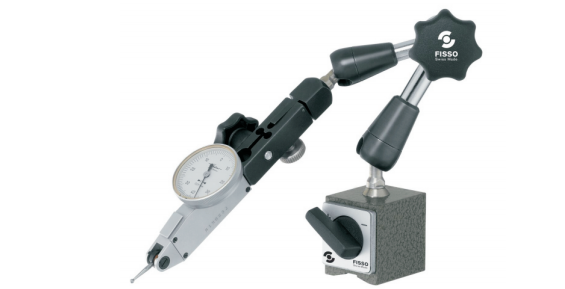

萬向磁性座的特點
1.萬向支臂,可固定任何角度,使用方便迅速,磁性底座有2--160KG的吸力。
2.夾表處帶微調裝置,可任意調節方向定位。
3.除可夾持普通百分表,杠桿表外,還可對帶燕尾槽的杠桿百分表夾持。
購買萬向磁性座需要注意哪些問題?
1.座體工作面不得有影響外觀缺陷,非工作面的噴漆應均勻、牢固,不得有漆層剝落和生銹等缺陷。
2.緊固螺母應轉動靈活,鎖緊應可靠,移動件應移動靈活。
3.微調磁性表座調機構的微調量應不小于2mm。
4.當表座在表夾的夾表孔處、沿其軸心線施加1N力時,其變形量(I≤0.06)、(II≤0.09)、(III、IV≤0.11)。
5.座體各工作面的平面度公差為0.03mm,只允許凹。在工作面邊緣1mm范圍內不計。
6.座體各工作面的表面粗糙度Ra值為1.6um。
7.標志與包裝,應標志制造廠廠名或注冊商標,產品名稱,規格或尺寸。包裝前應經過防銹處理并妥善包裝。
