垂直度分為直線之間、平面之間或直線與平面之間三種狀態。線與線的垂直度最常見的是軸線之間的垂直度。用框式水平儀測量軸線間的垂直度誤差 是一種簡單易行的方法。為測量方便，可將基準線和被測軸線都用心軸來體現，測量時測量基準則是自然水平，因此在測量前必須將確保水平儀的底面零位和側面零位調整正確，否則零位誤差將會造成較大的測量誤差（RSK框式水平儀工廠已調好零位，不需要在調整）。另外，輔助基準軸線和被測軸線的兩根心軸，它們本身的直線度誤差也要控制在很小的數值內，否則，RSK框式水平儀放在不同的位置將會有不同的測量值，可能會得不到一個正確的結論。

測量工具：

 檢驗平板、RSK框式水平儀、兩根心軸、固定和可調支承。

測量步驟：

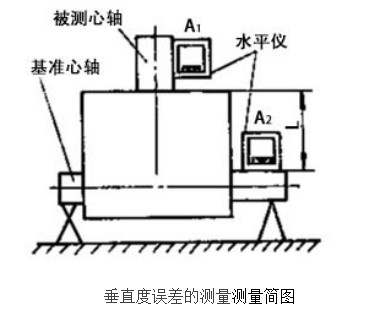

1.如下圖，在基準孔和被測孔內穿入合適的心軸，以此來體現基準要素和被測要素（心軸與孔成無間隙配合）；

2.將基準心軸連同被測零件一起放在固定和可調支承上，將RSK框式水平儀放在基準心軸上，調整可調支承，使RSK框式水平儀的水泡位于水準器的中心位置，即使讀數值A(chǔ)2等于零；

3.將RSK框式水平儀的側面靠在被測心軸上，待水泡穩定后讀取讀數值A(chǔ)1（格）；

4.計算垂直度誤差Δ=C-L-A1

式中：C―水平儀刻度值（線值）；

   L―被測孔的軸線長度；

   A1―水平儀的讀數值（格）。
