牙規和螺紋塞規、螺紋環規的區別

    牙規和螺紋規的區別

    什么是牙規

    牙規即內外螺紋大小的標準測量工具。

    什么是螺紋規

    螺紋規又稱螺紋通止規、螺紋量規，通常用來檢驗判定螺紋的尺寸是否正確。螺紋尺寸由螺紋直徑與螺距組成。通常在選用螺紋規時要知道檢驗的螺紋規格。

螺紋規的分類

     螺紋規根據所檢驗內外螺紋分為螺紋塞規和螺紋環規，還有一種片狀的牙型規。

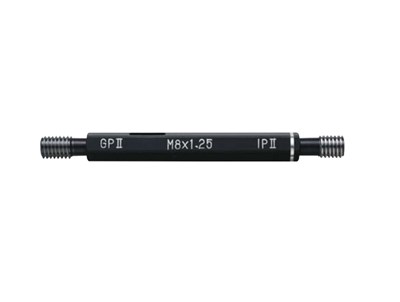

    一、螺紋塞規(栓規)，一般同一個規格有兩件作為一套同時使用，分別是通規和止規。

    1、用通規試擰，如果不能擰進就不合格，此時就不必要再用止規了，因為它已經是不良品了。

    2、用通規試擰，如果能夠擰進，再用止規擰，如果止規也能擰進，那就不合格。

    用通規試擰，如果能夠擰進，再用止規擰，如果止規不能擰進或只擰進一兩個牙那就是合格。

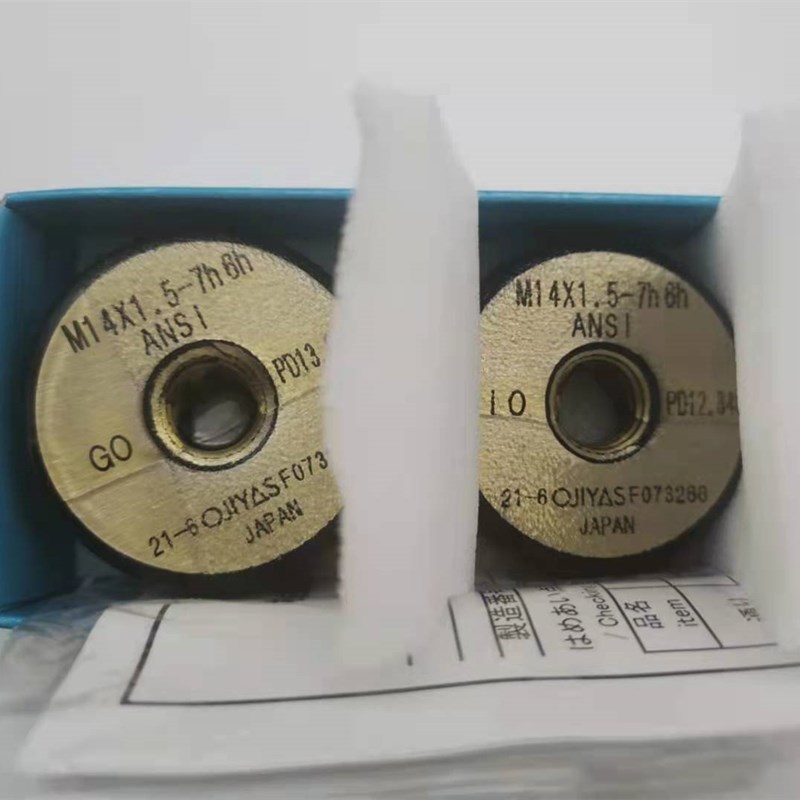

    二、螺紋環規，也是兩件作為一套使用，通規和止規。

    1、通規-先清理干凈被測螺紋油污、雜質，然后用母指與食指轉動通端與被測螺紋，使其在自由狀態下旋合通過螺紋長度，判定是否合格。

    2、止規-清理干凈被測螺紋油污及雜質，止端與被測螺紋對正后，用大拇指與食指轉動止端和被測外螺紋，旋入螺紋長度在2個螺距之內為合格，旋入螺紋過多即為不良品。

    備注：以上所說只適用于公制、美制、英制的普通機械連接螺紋及美英制非螺紋密封量規的使用方法，不適合錐度螺紋量規，錐度量規是以基準位置檢測。

牙規與螺紋塞規、螺紋環規的具體區別

    塞規是圓柱狀的，用來檢測內螺紋；

    環規是圓筒狀，用來檢測外螺紋；

    牙規是片狀，用來比較外螺紋的牙型和螺距。

    這三種規都要與被檢測的螺紋相同型號、規格和公差等級。

    塞規有兩頭（端）通端和止端；環規每套都有兩件：通規和止規；檢測時，通（端）規要能通過（順利擰過），止（端）規不能通過，才算符合。
