光面環規結構原理
光面環規也稱光滑極限量規、環規,是一種控制工件極限尺寸的高準確度定值量具。

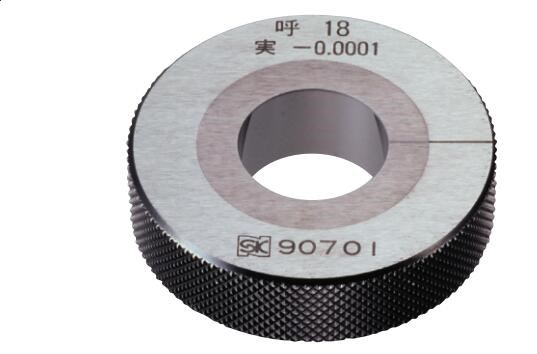

它由工作面、非工作面和滾花部組成,如圖1-113所示。
圖1-113光面環規的外觀及結構
1-工作面;2-非工作面;3-滾花部。
光面環規常用規格
光面環規分為T規(也稱為通環規)和Z規(也稱止環規)環規。

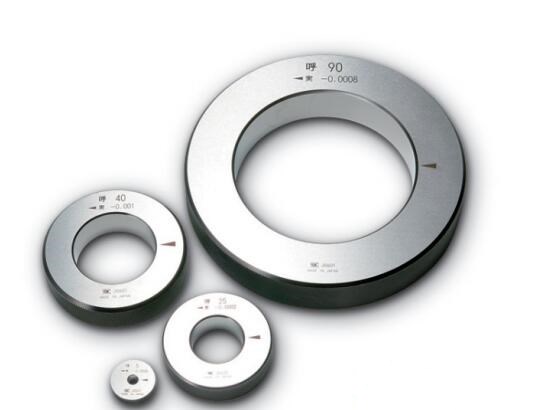

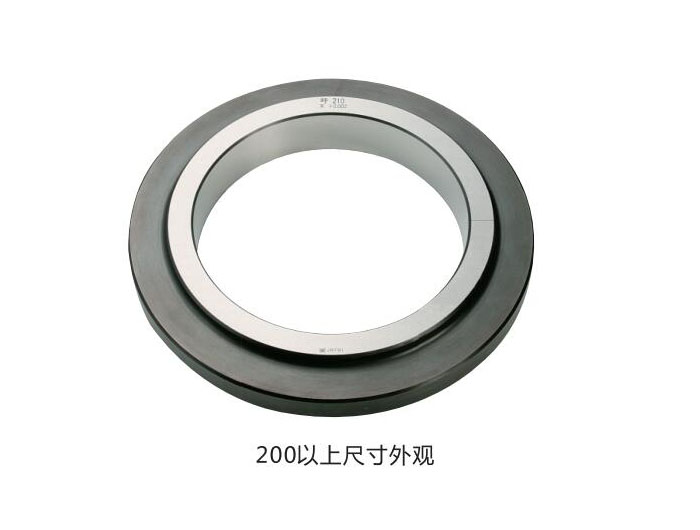

光面環規屬于專用量具,其具體尺寸規格根據使用工藝和標準要求確定。常用規格:1mm~3mm; 4mm~6mm; 7mm~10mm; 11mm~18mm;19mm~30mm;31mm~50mm;51mm~80mm;81mm~120mm;121mm~180mm; 181 mm~250mm; 251 mm~315mm; 316mm~400mm;401mm~500mm等。
光面環規主要用途
光面環規主要用于檢驗圓柱形工件的直徑尺寸。若是校對光面環規則用于校驗內徑表、氣動量儀、內測千分尺等量具或儀器的“零”位,如圖1-114所示。

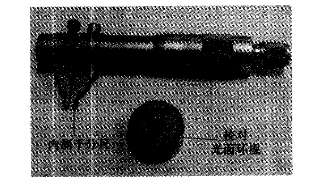

圖1-114內測千分尺與校對環規
光面環規使用方法
1.檢查外觀
光面環規應無銹蝕、劃傷、缺損及明顯磨耗。被測表面應無鐵屑、毛刺。
2.光面環規測量方法
(1)使用前,用干凈的棉布擦凈被測圓柱形工件的表面,清除鐵屑、雜物、灰塵。
(2)手持環規沿圓柱形工件的軸心線方向平穩“套入”,移動平穩進入,不允許轉動。
(3)檢驗時,若T環規能通過,Z環規不能通過,則被檢驗圓柱工件的尺寸合格;否則,為不合格。
(4)使用校對環規時,主要把校對環規的尺寸作為被校量具的零位,校驗并使被校量具零位準確。
光面環規使用保養注意事項
(1)使用前,先要核對圖紙,看這個環規是不是與要求的檢驗尺寸和公差相符,以免發生差錯,造成大批廢品。
(2)環規使用前,要用清潔的細棉紗或軟布,把環規的工作表面擦干凈,允許在工作表面上涂一層薄油,以減少磨損。
(3)用光面環規檢驗工件時,要輕卡、輕塞。同時,用環規檢驗時,位置必須放正,不能歪斜,否則檢驗結果不可靠。特別注意,當被檢工件與環規溫度一致時才能進行檢驗,而不能把剛加工完還在發熱的工件進行檢驗,否則會造成較大誤差,導致誤判。
(4)使用后用干凈布擦凈環規上的油污,在光面環規的測量面涂上防銹油。
(5)光面環規為精密量具,輕拿輕放,嚴防磕碰工作面。
(6)光面環規放置地點要防振動、防滑落、防碰傷工作面或滑入深溝遺失。
(7)光面環規應定置擺放于無酸性、無堿性氣氛的地方保存。不允許與工具(榔頭、鉗子等)、刀具、零件等雜物混放,不允許與其他量具觸碰、疊放。
(8)光面環規必須嚴格按計量器具周期檢定計劃按時送檢,檢定合格后才能使用。
