齒輪倒角去毛刺加工視頻

                                                    去毛刺機加裝高速電主軸對合金鋼、高速鋼齒輪進行倒角

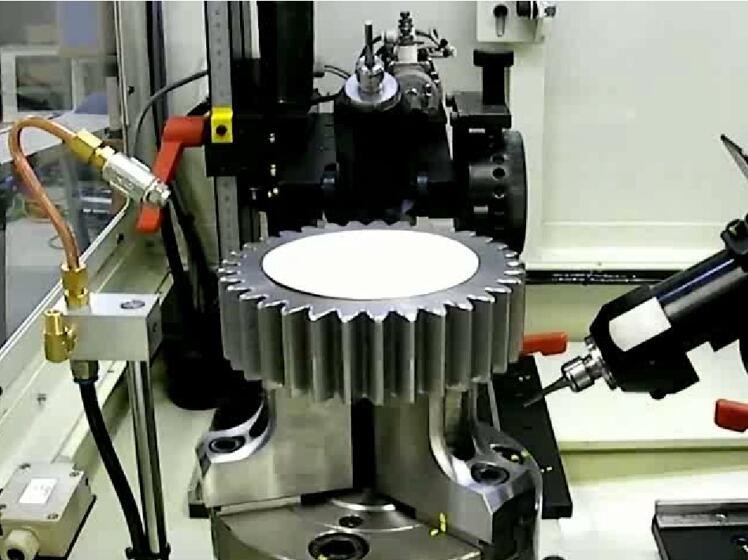

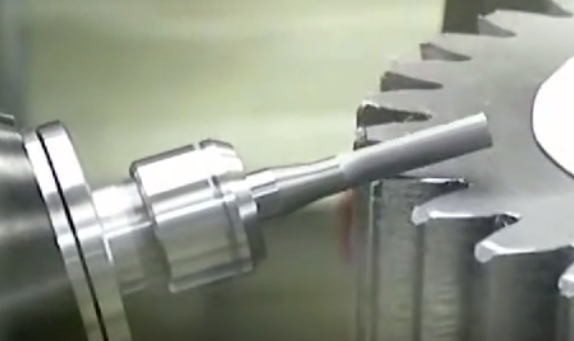

    齒輪倒角去毛刺用日本NAKANISHI高速主軸搭配鎢鋼刀具，只需將工件放在轉盤上，兩個主軸同時對齒輪的上下邊緣線進行加工處理，就能順利完成倒角去毛刺加工，因?yàn)槿毡綨AKANISHI高速主軸體積小、重量輕，不會太大或太重，因此無需用到更大的平衡機械裝置，大大地降低了加工成本。

    日本NAKANIHI高速主軸齒輪去毛刺方案

    用日本NAKANISHI高速主軸進行齒輪倒角去毛刺可根據毛刺余量大小可選擇兩種方案：

    毛刺余量較大，切削力較大的話使用E3000系列主軸，具體搭配如下：

    E2000系列  NR-303+EM-2350J = 475g (總長 203.5mm)

    毛刺余量小，切削力不大的話使用2000系列主軸，具體搭配如下：

    E3000系列  NR-403E+EM-3030T-J = 855g (總長214mm)

    齒輪倒角有多種加工方案，可在去毛刺機上進行，也可用機械臂末端進行，具體選型方案可需要根據齒輪的材質來進行選型，如果是高速鋼等硬質金屬材料，則需要配套大扭矩電主軸，輸出功率可達1400W，扭矩1.2N的，可提高倒角加工效率。

齒輪倒角去毛刺產品配套

    下面按余量較大的齒輪倒角去毛刺進行產品配套：

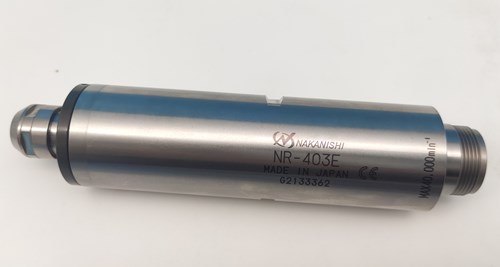

    日本NAKANSIHI齒輪倒角去毛刺主軸NR-403E   1PC

    日本NAKANIHIS齒輪倒角去毛刺馬達EM-3030T-J  1PC

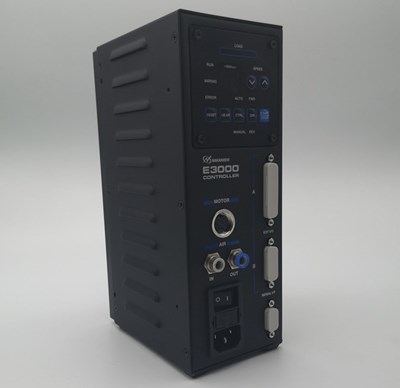

    日本NAKANISHI高速主軸E3000控制器         1PC

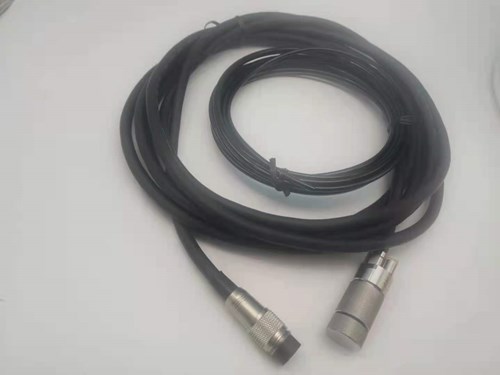

    日本NAKANISHI齒輪去毛刺主軸電源線EMCD-3000-8M  1PC

齒輪倒角去毛刺主軸NR-403E產品參數

    主軸：NR-403E

    直徑：Φ30mm

    轉速：40,000 min-1

    主軸精度：1μm以內

    夾頭：夾頭(CHK系列) : 0.5~6.0mm

    重量：440g

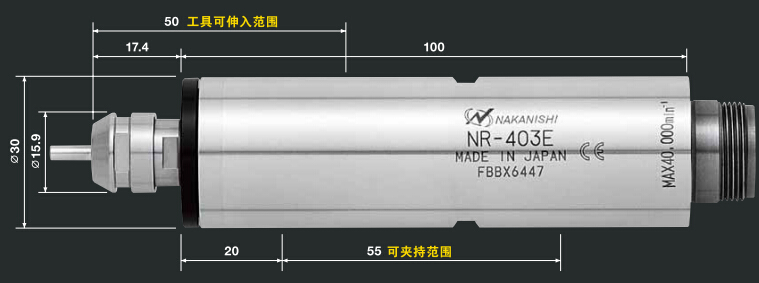

    NR-403E產品尺寸

齒輪倒角去毛刺主軸馬達EM-3030T-J產品參數

    馬達型號：EM-3030T-J

    直徑：Φ30mm

    馬達轉數：30000min-1

    重量：415g

    輸出功率：350W

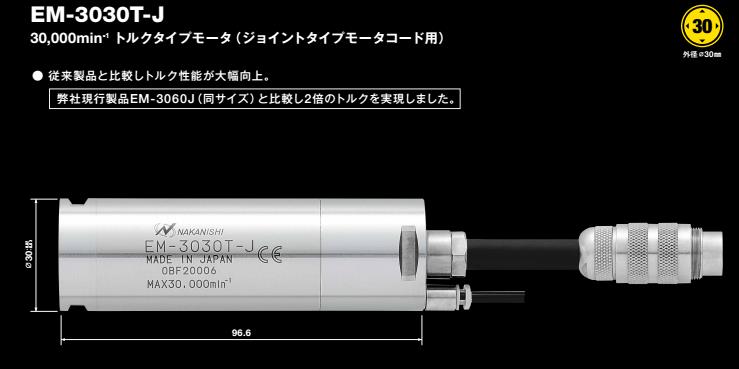

    EM-3030T-J產品尺寸

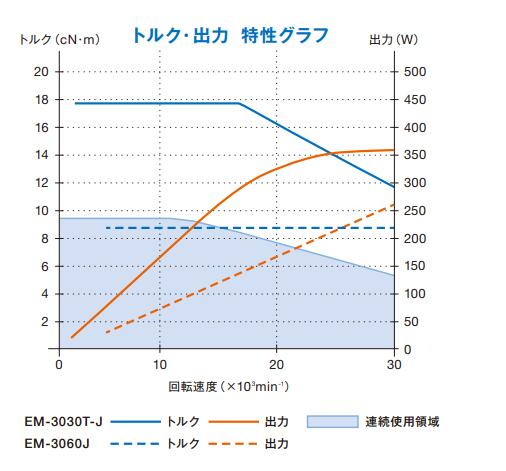

    EM-3030T-J扭矩輸出特性
