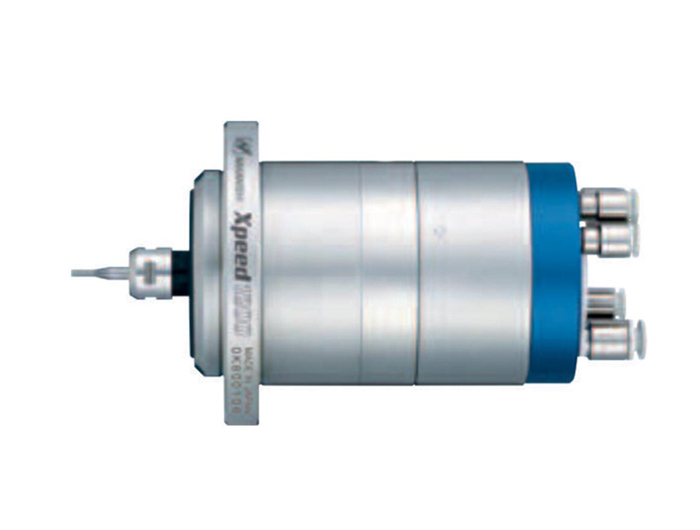

日本中西nakanishi氣浮主軸xpeed1200

日本中西nakanishi氣浮主軸xpeed1200，是一款轉速高達120000轉的空氣渦輪式主軸，又稱為高速氣動主軸，外徑65mm，輸出功率可達192 W，徑向承載力可達25N.m，適用于高精度小直徑鉆孔、內部陶瓷磨削，高光等需要超高轉速的各類精加工使用。

氣浮主軸xpeed1200特點

（1）超高轉速，高精度，氣動馬達主軸，適合小直徑鉆孔加工。

（2）氣動馬達驅動，允許長時間允許不會產生熱量。

（3）非接觸式旋轉可延長主軸的壽命，主軸跳動精度在1μm以內。

（4）采用氣浮軸承。

氣浮主軸xpeed1200產品參數

   型號：Xpeed1200

   外徑：Φ65mm

   功率：192 W

  轉速：120000 min-1

   主軸精度：1μm以內

   空氣消耗量：80NL/min

   重量：2300g

   筒夾：φ4.0mm（CHK-4.0AA）

   螺帽：（CHN-3A）

   可夾持刀具柄徑：?3.0、?3.175、?4.0、?6.0、?6.35 mm

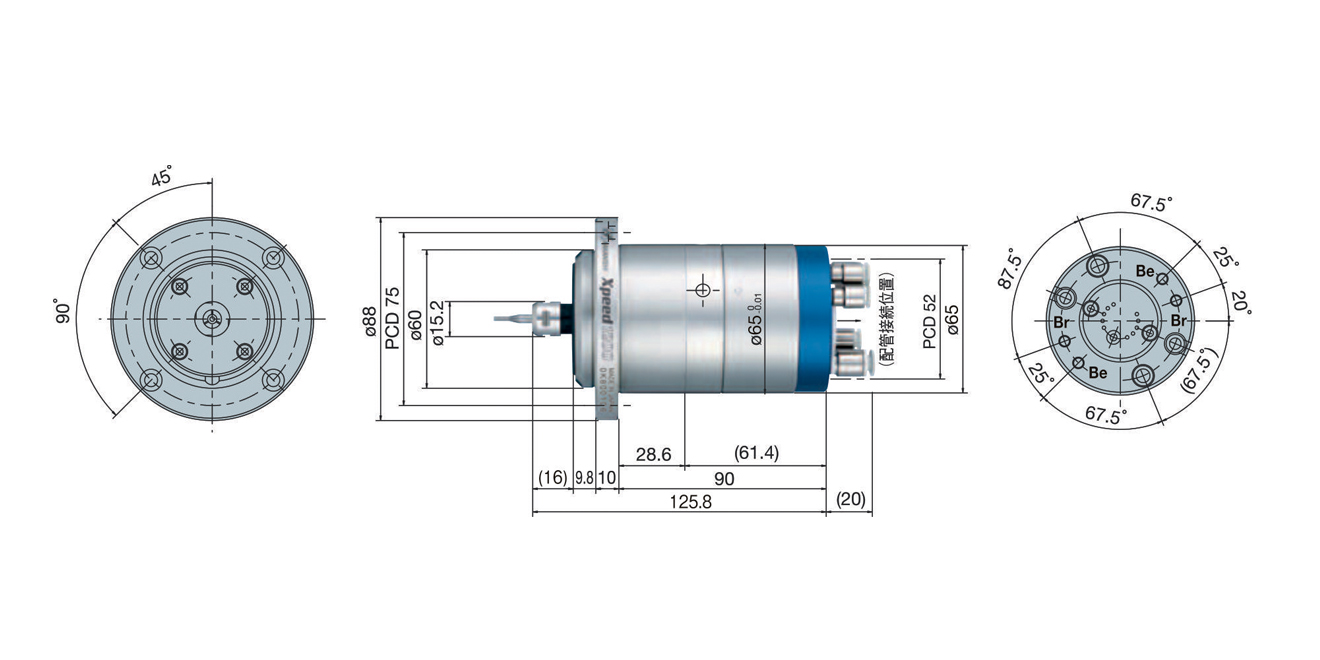

氣浮主軸xpeed1200產品尺寸

氣浮主軸xpeed1200功能描述

    1、主體安裝方法：法蘭安裝，（M3螺栓，8個定位點，45?角）

    2、軸承類型：氣浮軸承，適當空氣壓力：0.6MPa

   3、空氣軸承耗氣量：80NL/min

    4、空氣渦輪適當空氣壓力：0.25~0.55MPa

    5、空氣渦輪耗氣量：300NL/min

    6、承載承載能力：徑向25N，軸向：小于70N（氣浮軸承供氣壓力0.6MPa）

   7、可用最大直徑：小于2.0mm磨石（φ4.0mm柄）

   8、軟管直徑：軸承用φ4mm（2處連接位）

     間斷空氣供應φ6mm（2處連接位）

     渦輪供氣φ6mm（2處連接位）

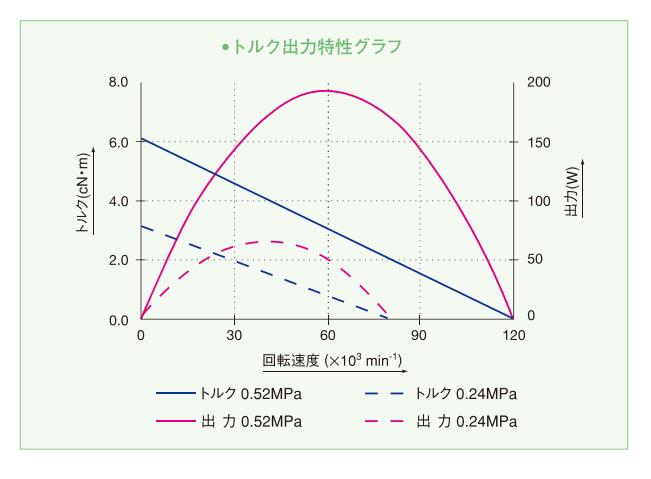

氣浮主軸xpeed1200扭力特性

氣浮主軸xpeed1200使用注意事項

（1）空氣軸承主軸需要干凈干燥的空氣才能正常運行。

（2）切勿在未向軸承表面供應干凈干燥的空氣時旋轉主軸、更換切削刀具或夾頭。

（3）即使主軸未旋轉時，也要始終向軸承表面供應干凈干燥的空氣。

（4）在建立并驗證穩定旋轉之前，請勿開始工作流程。
